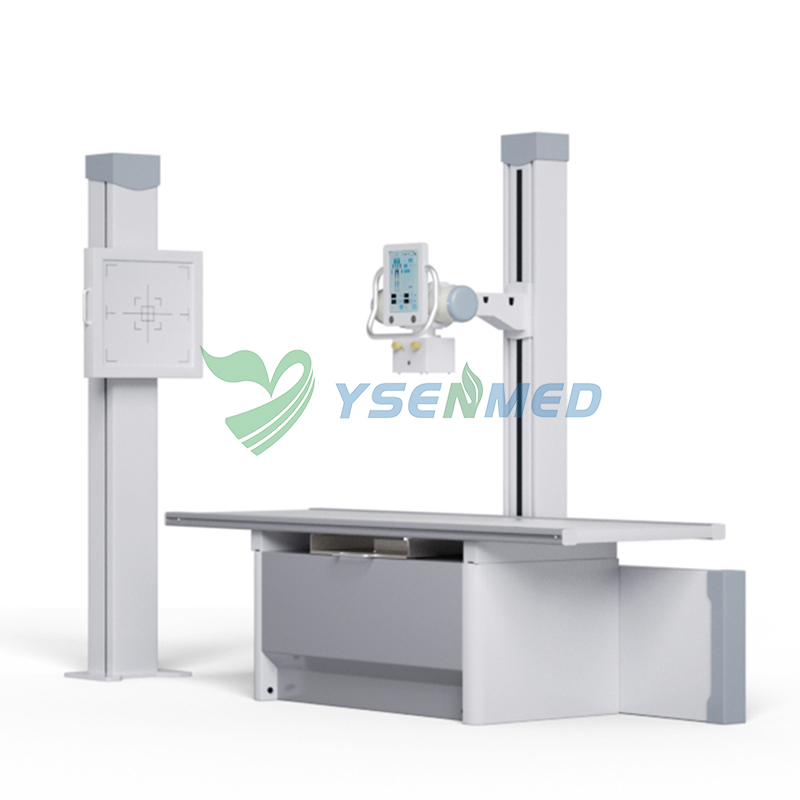

Sistema de rayos X digital médico YSENMED YSX500D (YSF50DR-B3) de 50 kW y 630 mA

1 generador de alta frecuencia

1.1 Funciones: Radiografía de rayos X digital, radiografía con filtro de rayos X, radiografía de pie, ARP y AEC.

1.2 Potencia eléctrica nominal: 50 kW

1.3 Voltaje del tubo: 40kV~150kV

1.4 Corriente del tubo: 10mA~630mA

1.5 Tiempo: 2ms~10s

1,6 mA: 0,1 mA ～ 630 mA

1.7 Frecuencia de trabajo: ≥400kHz

1.8 Panel de control: pantalla táctil LCD

2 tubos de rayos X

2,1 máx. Voltaje del tubo: 150kV

2.2 Foco: Foco pequeño: 0,6 mm; Foco grande: 1,2 mm

2.3 Potencia de entrada del ánodo: foco pequeño 19kW, foco grande 50kW

2.4 Ángulo objetivo: 12°

2,5 ánodo RPM: 2800 rpm

2.6 Capacidad calorífica: 150kHU

3 detectores de panel plano

3.1 SMO y CSL

3.2 Tamaño: 35 × 43 cm (14 × 17 pulgadas)

3,3 píxeles: 140 μm

Matriz de 3,4 píxeles: 2560 × 3072

3,5 conversión A/D: 16 bits

4 Mesa de radiografía

4.1 Tamaño: 2100 mm × 825 mm × 655 mm (LxAnxAl)

4.2 Rango de movimiento horizontal: ≥250 mm;

4.3 Rango de movimiento longitudinal: ≥825 mm;

4.4 Bloqueo de mesa: Bloqueo electromagnético, fuerza de frenado≥100N, con interruptor de pedal, flexible y conveniente.

4,5 con control eléctrico o manual del movimiento mecánico, y hay una función de alineación de seguimiento automático con el tubo de rayos X y el detector.

4.6 Tamaño de cuadrícula: ≥15"×18"; Distancia de enfoque de cuadrícula: f0=100 cm; Relación de cuadrícula: r=10 ：1; Densidad de cuadrícula: N=103 líneas/pulgada

4.7 Columna de tubos

4.7.1 Estructura segura y sólida

4.7.2 Rotación de columna: ≥± 180 °

4.7.3 Rango de movimiento a lo largo de la mesa: ≥ 1575 mm, se puede bloquear en cualquier punto

4.7.4 Tubo que se mueve hacia arriba y hacia abajo: 930 mm ± 10 mm, se puede bloquear en cualquier punto

4.7.5 Rotación del tubo: ≥± 180 °

4.7.6 Máx. Distancia desde el foco del tubo hasta la película: ≥ 1200 mm 。

Soporte de 5 Bucky

5.1 Rango de movimiento hacia arriba y hacia abajo: ≥ 1200 mm ;

5,2 a máx. Altura, la distancia entre el suelo y el centro de la caja es ≥ 1500 mm ;

5.3 Tamaño de la cuadrícula: 18 × 18 ＂； Foco de la cuadrícula: f0= 180 cm ; Relación de la cuadrícula: r=10 ： 1 ； Densidad de la cuadrícula: N=103 líneas/pulgada

6 Colimador: Flexible y conveniente para operar, y cualquier tamaño de campo de radiografía rectangular está disponible.
